射频限幅器和检波器广泛应用于射频和微波行业的电路应用，都存在于发射电路和接收电路中，由于这些元件通常直接集成到信号链中，因此其对电路功能的影响有待考量。今天我们来了解射频限幅器和检波器的应用大对比。

一、定义

1）射频限幅器

射频限幅器是当输入信号的功率水平超过限幅器的阈值时，它可以减少信号的输入。通常使用射频限幅器来保护敏感接收器和信号调节电路，使其免受高输入信号的影响，否则会使接收器失敏或损坏信号调节部件。例如，低噪声放大器（LNA）通常是一种敏感设备，当其入射功率超过某个阈值时，可能会导致LNA降额或损坏。

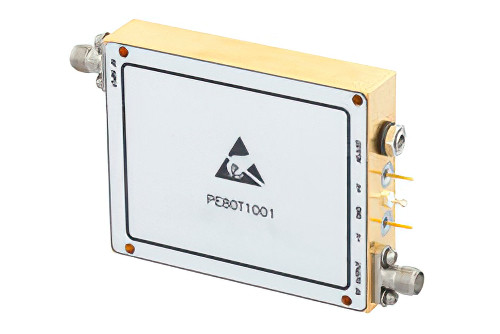

PIN二极管限幅器，峰值功率 100W，平坦泄漏电平 16dBm，8GHz~16GHz，SMA

2）射频检波器

射频检波器是一种对射频信号进行检测并以某种方式对射频信号进行测量和转换的二端器件。作为接收元件，射频检波器用于将幅度调制的微波信号转换为供无线或有线传输的基带（或视频）信号。射频检波器的主要性能参数有带宽、动态范围、脉冲响应时间、温度稳定性度等。

二、应用

1）射频限幅器

射频限幅器的常见应用是利用材料的特性实现入射功率控制的可变电阻。通常，这涉及使用PIN二极管，有时需使用更大的限幅器组件与多个二极管和其他电路。在该过程中，射频限幅器的电阻或衰减值是入射信号功率的函数。因此，更大的入射信号能量将导致更高的射频限幅器衰减，以及成比例地减少输出信号。

2）射频检波器

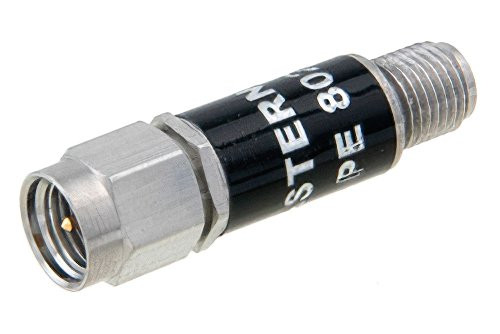

阈值检波器，SMA，视频输出，最大输入功率 +10 dBm， 2 GHz ~18 GHz

射频检波器可用于广泛的信号检波应用，包括峰值检波、平均检波和视频检波。在测试和测量应用中，射频功率检波器用于精密测量射频功率，以及用作频谱和网络分析仪中输入保护电路的一部分。在通信和医疗应用中配资门户网官网网站，射频检波器用于监测和控制发射功率和天线回波损耗。一种新兴应用是基于射频的材料分析，其中检波器好比是微型网络分析仪，分析材料反射的信号的幅度和相位，并利用算法来确定材料的特性，例如水分含量。还有许多应用，其中射频检波器用于测量脉冲功率，如电子支付系统、雷达和电子战。
